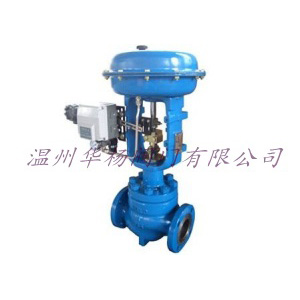

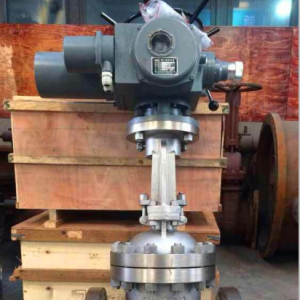

單座調節閥閥體內有一個閥芯和一個閥座，具有泄漏量小的特點。該閥不平衡力大，其允許壓差較雙座閥小，在高壓差、大口徑時，Z好配上閥門定位器。公稱通徑≥25mm的閥為雙導向結構，只要改變閥桿與閥芯的連接位置就可實現氣開或氣閉。

單座調節閥主要特點及應用如下：

單座調節閥主要應用于允許泄漏量也較小壓差不大的工作場合。

單座調節閥采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。

單座調節閥特別適用于允許壓差小、閥前后壓差較小的工作場合。

單座調節閥特特別使用于壓差較大且對泄露量要求不嚴格干凈介質場合。

單座調節閥：合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。

單座調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

單座型調節閥適用于流量大，溫度高，泄漏量要求不嚴格的場合。

單座型調節閥適合于低于0～-250℃狀態下工作。

單座管型調節閥適用于極素養、易燃易爆易揮發和稀有貴重金屬介質的調節，帶有軟密封結構的TP系列既有調節功能又有切斷功能，是一種調節切斷型的調節閥，也可作切斷閥用。

單座調節閥 標準規格

閥體型式：直通鑄造球型閥體

閥芯型式：非平衡式單座柱塞閥芯

公稱通徑：DN20~200 NPS 3/4〞~ 8〞

公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB

連接方式：法蘭：FF、RF、MF、RTJ

焊接：SW、BW

法 蘭 距：符合IEC 60534

閥蓋形式：標準型（-5℃~230℃）、

散熱片型（-45℃~大于230℃場合）、

低溫加長型（-196℃~ -45℃）、波紋管密封型、

保溫夾套型

填 料：V型聚四氟乙烯填料、柔性石墨填料等

密 封 墊：金屬夾石墨密封墊

執行機構：電動：3810L系列智能型執行機構、PSL系列執行機構

表面涂漆：綠色 丙稀酸聚胺酯磁漆

單座調節閥 閥內部件

閥芯型式：單座柱塞

流量特性：等百分比、線性 、快開

內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄

單座調節閥 可提供的用戶選擇

閥體型式直通閥蓋型式標準、加長型

材質WCB、WC9、304、316等材質WCB、WC9、304、316等

閥芯特性直線、等百分比、快開填料“V”型PTFE、

柔性石墨、波紋管

材質304、304+STL/PTFE、316、316+STL/PTFE

執行器氣動:見表8

電動:見表7

定位器電氣閥門定位器、智能型數字定位器

附件電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

單(雙)座調節閥 型號編制

Z執行機構H結構形式-公稱壓力閥體材質公稱通徑

Z系列調節閥J:氣動薄膜執行機構

H:氣動活塞執行機構

R:電動3810L執行機構

D:電動PSL執行機構H直行程P:標準型單座調節閥

PF:軟密封單座調節閥

PL:單座籠式調節閥

PG:帶散熱型單座調節閥

PV:波紋管型單座調節閥

PD:低溫型單座調節閥PN16=16

CL150LB=150 LB

JIS10K=10KC=WCB

LC=LCB

P=CF8

PL=CF3

R=CF8M

RL=CF3M

D=特殊材質DN25= DN25

NPS1〞=NPS1〞

如：Z型氣動薄膜單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHP-16C DN50

單(雙)座調節閥 性能

流量特性直線、等百分比、快開

可調范圍50:1 (CV<6.3 30:1)

額定CV值等百分比CV1.6~630 ，直線CV1.8~690

允許泄漏量硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）

泄漏量標準:GB/T 4213

性能指標 氣動電動

基本誤差%±1.5±1.0

回差%≤1.5≤1.0

死區%≤0.6≤1.0

始終點偏差%±2.5±2.5

額定行程偏差%≤2.5≤2.5

單座調節閥 選用參數表

閥座直徑10121520253240506580100125150200

額定流量系數Cv等百分比1.62.54.06.31016254063100160250400630

直線1.82.84.46.91117.627.54469110176275440690

公稱通徑行程可選流量系數Cv（★標準型 ●推薦 ○定制）

DN2016mm●●●★

DN25●●●●★

DN3225 mm○○○○○★

DN40 ○○○○●★

DN50 ○○○●●★

DN6540mm ○○○★

DN80 ○○○●★

DN100 ○○○●●★

DN12560mm ○○○★

DN150 ○○●★

DN200 ○○●●★

氣動執行機構

膜片有效面積Ae (cm2)ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45

350350560900

作用方式彈簧范圍金屬密封允許壓差（MPa）

氣開20-100KPa4.463.091.981.160.70.440.280.180.170.110.070.070.050.03

40-200 KPa6.46.45.943.342.141.310.840.530.510.330.210.220.150.09

80-240 KPa6.46.46.46.44.993.051.951.251.180.780.50.510.360.21

氣關20-100KPa6.46.193.962.232.140.870.560.350.340.220.140.150.10.06

40-200 KPa6.46.46.46.46.45.863.642.32.211.430.910.950.660.37

80-240 KPa6.46.46.46.46.46.45.043.183.061.981.261.320.920.52

訂貨須知：（國家標準）

一、A:單座調節閥產品名稱、單座調節閥產品型號、單座調節閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
